MÓDULO AMPLIFICADOR AD2620

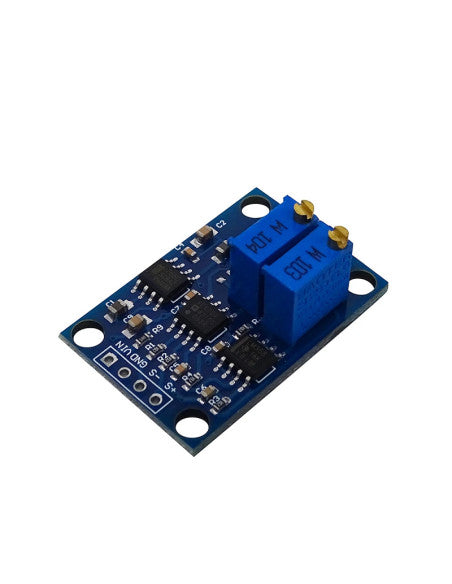

⚙️ Descripción del producto: Módulo amplificador de instrumentación AD620

El AD620 es un módulo amplificador de instrumentación de alta precisión, ideal para aplicaciones de adquisición de señales analógicas débiles, como sensores de temperatura, presión, peso o ECG.
Gracias a su diseño con el integrado AD620AN, este módulo ofrece una alta ganancia ajustable, bajo ruido, y excelente rechazo de modo común (CMRR), lo que lo convierte en una solución eficiente para medir señales de bajo nivel con gran estabilidad.

Compatible con Arduino, Raspberry Pi y otros microcontroladores, el AD620 es ampliamente utilizado en proyectos de bioelectrónica, instrumentación médica, sensores de puente (strain gauge) y sistemas de medición industrial.

🔧 Características principales:

• Chip principal: AD620AN

• Voltaje de operación: ±2 V a ±18 V (típico 5 V–12 V)

• Ganancia ajustable mediante resistencia externa (de 1 a 1000 V/V)

• Alta relación de rechazo de modo común (CMRR > 100 dB)

• Corriente de reposo muy baja (≈ 1.3 mA)

• Alta precisión y estabilidad térmica

• Tamaño compacto, fácil de integrar en protoboard o proyectos educativos

💡 Aplicaciones comunes:

• Amplificación de señales analógicas débiles

• Sensores de presión, fuerza, peso o temperatura

• Lectura de celdas de carga (strain gauge)

• Sistemas de adquisición de datos biomédicos (ECG, EMG, EEG)

• Proyectos de medición industrial o científica

• Entrenamiento en electrónica analógica y procesamiento de señales

📦 Incluye:

• 1 × Módulo AD620 Amplificador de Instrumentación
